Место происхождения:
Китай
Фирменное наименование:
LEADTOP
Сертификация:
ISO
Номер модели:
LTQF
Свяжитесь мы
Вопрос цитаты: Влажный обтирает производственную линию (40-120pcs/pack)
| Деталь | Описание товаров | Количество | Цена | Полная сумма |
| 1 | Высокоскоростное влажное LTQF-2800 обтирает складывая машину | 1 набор | $60 000 | $180 000 |
| 2 | Полно-автоматическое влажное LTQP-360 обтирает машину упаковки (автоматическ-соединяя фильм упаковки) | 1 набор | $65 000 | |
| 3 | Аппликатор крышки LTQL-5800B Полно-автоматический (SCARA) | 1 набор | $55 000 |

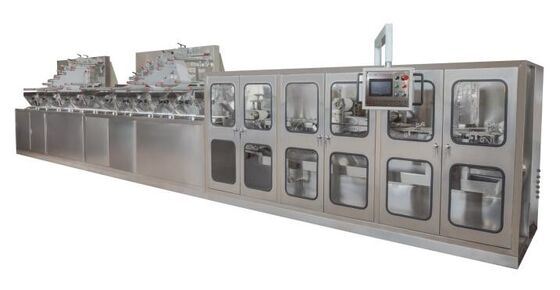

Высокоскоростное ВЛАЖНОЕ LTQF-2800 ОБТИРАЕТ СКЛАДЫВАЯ МАШИНУ
l подача продукции: разворачивая - разрезающ ткань в майны - складывая - обрызгивание - вырезывание - pile&counting - поставлять
l основной технический параметр
тип продукта n: влажный обтирает
скорость продукта n: 250-380 отрезков/минута (3000-4500 ПК/минута)
сырье n соответствующее: воздух клал бумагу, ткань spunlace/горяч-завальцовки nonwoven
вес n сырья: 40-80g/㎡
путь складчатости n: Форма «z» (хлопните вверх и не-поп вверх)
вырезывание n соединить:. полки a.double бумажные
l майны B.10 или 12 майны, 2 крена
l ширина крена сырья C.: 900~1000mm
длина u влажной ткани: 140-220mm (установка через сенсорный экран)
размер n сырья: (1000-1250) ×Ø1000 (mm, W×Dia)
ткань n влажная раскрыла размер: × (140-220) (150-250) (mm, L×W)
размер n влажной сложенный тканью: × (140-220) (90-110) (mm, L×W)
система снабжения n материальная: Мотор сервопривода
система вырезывания n: Мотор конвертера
система штабелевки n: Мотор сервопривода
электропитание n: 380V 50HZ
сила n: 10KW
размер n машины: 10200×3300×2000 (mm, L×W×H)
вес n машины: 5000 kg
цистерна с водой n: 400L 2pcs
МАШИНА В ДЕТАЛЯХ
ЭЛЕКТРИЧЕСКАЯ КОНФИГУРАЦИЯ
| НЕТ | Описание | Спецификация | Qty | Примечания |
| 1 | PLC | FX3GA-60MT | 1 | Мицубиси (Япония) |
| 2 | Мотор сервопривода (контролируйте расстояние ткани | MR-JE-300A | 1 | Мицубиси (Япония) |
| 3 | Мотор сервопривода (получая ткань) | MR-JE-70A | 1 | Мицубиси (Япония) |
| 4 | Мотор редуктора червя турбины | WPDA120-1: 10-Y100L2-4 | 1 | 3KW Нанкин Utton (Китай) |
| 5 | Инвертор | 4KW | 1 | ARTRICH |
| 6 | Экран касания | 7inch | 1 | Wecon |
| 7 | Переключатель воздуха | 7 | ШАНХАЙ RENMIN | |
| 8 | Переключая электропитание | S-200-24 | 1 | Шанхай Mingwei |
| 9 | Индикаторная лампа | 1 | ШАНХАЙ RENMIN | |
| 10 | Переключатель аварийной остановки | 3 | ШАНХАЙ RENMIN | |
| 11 | Потенциометр | 5KΩ | 1 | |
| 12 | Роторный кодировщик | Дифференциальный выход поляка | 1 | Koyo (Япония) |
| 13 | Реле | Omron | 4 | Omron (Япония) |
| 14 | Переключатель близости | Autonics | 6 | Autonics (Корея) |
| 15 | Приурочивая реле | CKHKC | 6 | Китай |
| 16 | Контактор | 3 | ШАНХАЙ RENMIN | |
| 17 | Трансформатор сервопривода электронный | 4.5KW | 1 | Китай |
| Список запасных частей LTQF-2800 | |||
| Нет. | Деталь | спецификация | Qty |
| 1 | Разрезающ лезвие (поднимающее вверх) | 150×35×8 | 5 ПК |
| 2 | Разрезающ лезвие (вниз) | 150×30×10 | 3 ПК |
| 3 | Круглый пояс | φ5 | 2 ПК |
| 4 | Пояс ролика конусности | 850×30×3 | 2 ПК |
| 5 | Лезвие вырезывания (поднимающее вверх) | 8*29*150 | 2 ПК |
| 6 | Лезвие вырезывания (вниз) | 10*15*150 | 2 ПК |
| 7 | Фермуар | 6 ПК | |
| 8 | Blet транспортера | 2220*18 | 2pcs |
| 9 | Blet транспортера | 2150 (2140*18) | 2pcs |
| 10 | Резцовая коробка | 1 набор | |

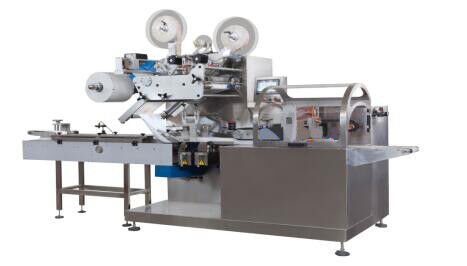

Полно-автоматическое влажное LTQP-360 обтирает пакуя машину (автоматическ-соединяя пакуя фильм)
Тип продукции: ткань младенца влажная
Подсказка: оборудованный с 8 блоками моторов сервопривода от бренда Yaskawa
Производственный процесс: соедините со складывая машиной → питаясь для того чтобы обтереть автоматический →conveying к → фильма установки → пакуя машины пакуя устанавливая запечатывание →End → ярлыка отверстия окна центральное герметизируя и reciprocating выход → отрезка закончил - продукты.
Параметр MainTechnical: (Соответствующий для того чтобы упаковать: 40-120pcs/bag)
MACHINER ПОДРОБНО AFS:
ЗАКОНЧЕННЫЙ ОБРАЗЕЦ ПРОДУКТА:
Основной электрический список конфигурации LTQP-360
(YASKAWA (Япония) ЭЛЕКТРИЧЕСКИ (8 моторов сервопривода блоков формируют Yaskawa)
| НЕТ | Описание деталя | Спецификация | Qty (ПК) | Примечание |
| 1 | Регулятор движения | JEPMC-MP2300S-E | 1 | YASKAWA (ЯПОНИЯ) |
| 2 | Выдвинутый модуль | R7K4FML-6-DCA32A | 1 | YASKAWA (ЯПОНИЯ) |
| 3 | Мотор сервопривода/блок сервопривода | SGMJV-08ADE6S /SGDV-5R5A11A | 5 | YASKAWA (ЯПОНИЯ) 750w |
| 4 | Мотор сервопривода/блок сервопривода | SGMGV-13ADC61 /SGDV-120A11A | 1 | YASKAWA (ЯПОНИЯ) 1.3kw |
| 5 | Мотор сервопривода/блок сервопривода | SGMGV-20ADA61/SGDV-180A11A | 1 | YASKAWA (ЯПОНИЯ) 1.8kw |
| 6 | Мотор сервопривода/блок сервопривода | SGMGV-09ADC61/SGDV-7R6A11A | 1 | YASKAWA (ЯПОНИЯ) 0,85 kw |
| 7 | Силовой кабель + кабель кодировщика | JZZP-CVM09/JZSP-CVP02-05 | 1 | YASKAWA (ЯПОНИЯ) 850w |
| 8 | Силовой кабель + кабель кодировщика | JZSP-CMM00-05 JZSP-CMP00-05 | 7 | YASKAWA (ЯПОНИЯ) 750w |
| 9 | Силовой кабель + кабель кодировщика | JZSP-CVM30-05 JZSP-CVP02-5 | 2 | YASKAWA (ЯПОНИЯ) 1.3kw YASKAWA (ЯПОНИЯ) 1.8kw |
| 10 | Кабель связи | JEPMC-W6002-05 | 12 | |
| 11 | Терминальное сопротивление | JEPMC-W6022-E | 2 | |
| 12 | Сенсорная панель | Weinview | 1 | 7 дюймов |
| 13 | Переключатель перерыва воздуха | LG | 12 | |
| 14 | Остаточный настоящий автомат защити цепи | CHINT | 1 | |
| 15 | Контактор (переключатель) | SCHNEIDER | 1 | |
| 16 | Переключатель мощности | M&W | 1 | 350w |
| 17 | Реле государства Solod (SSR) | ANV | 6 | |
| 18 | Регулятор температуры | DTE10P | 1 | |
| 19 | Реле | OMRON | 4 |
| Список запасных частей LTQP-360 | |||
| Деталь | Имя | Спецификация | Qty, ПК |
| 1 | резец пунша | стандарт 40mm×20mm | 1 |
| 2 | Продольное герметизируя нагревая колесо | 4 | |
| 3 | horizaontal герметизируя кипятильная труба | 4 | |
| 4 | пояс ролика конусности | 2 | |
| 5 | термопара | 2 | |
| 6 | материальный нажимая пояс | 5 | |
| 7 | horizaontal герметизируя режа лезвие | 1 | |
| 8 | Резцовая коробка | 1set | |

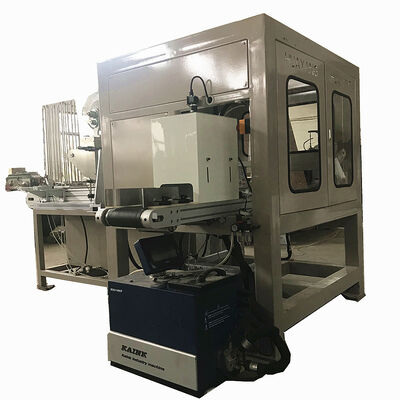

Аппликатор крышки LTQL-5800B Полно-автоматический (SCARA)
Параметры I. Техническ
| Скорость | 45-60 ПК/минута (например длина фильма на 250mm) | ||
| Макси. Пакуя длина фильма | 300 mm (длина фильма повлияет на скорость фактического производства) | ||
| Влажный обтирает размер пакета | Длина | Ширина | Высота |
| 300mm | 45-120mm | 10-80mm | |
| Accuarcy | ±1.2 mm | ||
| Напряжение тока требует | 3 участка, AC380V 50/60 Hz | ||
| Сила | 7,5 KW | ||
| Воздушное давление | 0.4 - 0.6MPa, ³ /hr 1,0 m | ||
| Размер | L 2000 * w 2650 * h 1650 mm | ||
| Вес | 1200 Kg | ||
II. описание
1. Принимающ тело SCARA перепада широко используемое в электронных продуктах 3C, тело SCARA имеет главную скорость, точность, линеарность и verticality, который смогите быстро и точно выполнить деятельность хватая крышек, покрывая крышек и вставки крышки на влажном обтирает пакет.
2. Система E-зрения: Используя систему E-зрения DMV2000 перепада, новое поколение humanized интерфейса деятельности, быстро установить E-визуальную систему контроля, используя высокопоставленную камеру интерфейса CameraLINK для того чтобы достигнуть высокоскоростной арифметики обрабатывая, встроенное соединение связи PLC с автоматически обмененными информациями. Интерфейс дисплея и деятельности в режиме деятельности можно подгонять, и упрощает для деятельности и поддерживает.
3. Экран касания: Все основные команды через экран касания the7-inch, как устанавливать положение крышки хватая, положение покрытия установки, след клея распыляя (тэкс как тип прямоугольных, взлетно-посадочной дорожки, тип эллипсиса), и другая компенсация параметров, все могут быть могут быть settable или изменени экраном касания.
4. Источник света зрения: Он принимает промышленный источник света СИД, который более прочен чем штатский источник света, увеличивает время разложения, и источник света не будет stroboflash, которое улучшает точность фотографировать.
5. Дисплей: Он принимает дисплей 15 дюймов промышленный, который более соответствующий для пользы мастерской.
III. основная электрическая конфигурация
| НЕТ. | Деталь | Спецификации & модель | QTY | Марк |
| 1 | ТЕЛО SCARA | DRS40L3SS1BN002 (включил CVT) | 1 | ПЕРЕПАД |
| 2 | Регулятор #1 | DMV2000-CL2-HS | 1 | ПЕРЕПАД |
| 3 | Камера | DMV-CM4MCCL | 1 | ПЕРЕПАД |
| 4 | Объектив фотоаппарата | DMV-LN16M06 | 1 | ПЕРЕПАД |
| 5 | Кабели | DMV-CAF03CL | 1 | ПЕРЕПАД |
| 6 | Система сервопривода | B2-750W | 3 | ПЕРЕПАД |
| 7 | Регулятор #2 | DVP32ES200T | 1 | ПЕРЕПАД |
| 8 | Экран касания | DOPB07E411 | 1 | ПЕРЕПАД |
| 9 | Горяч-расплавьте прибор | 1 | HS |
